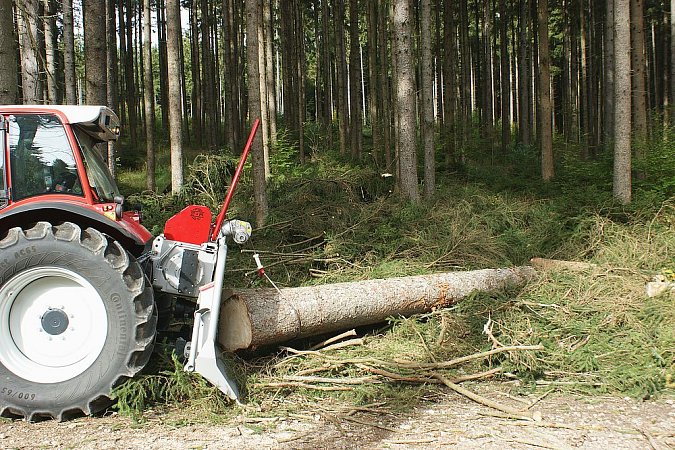

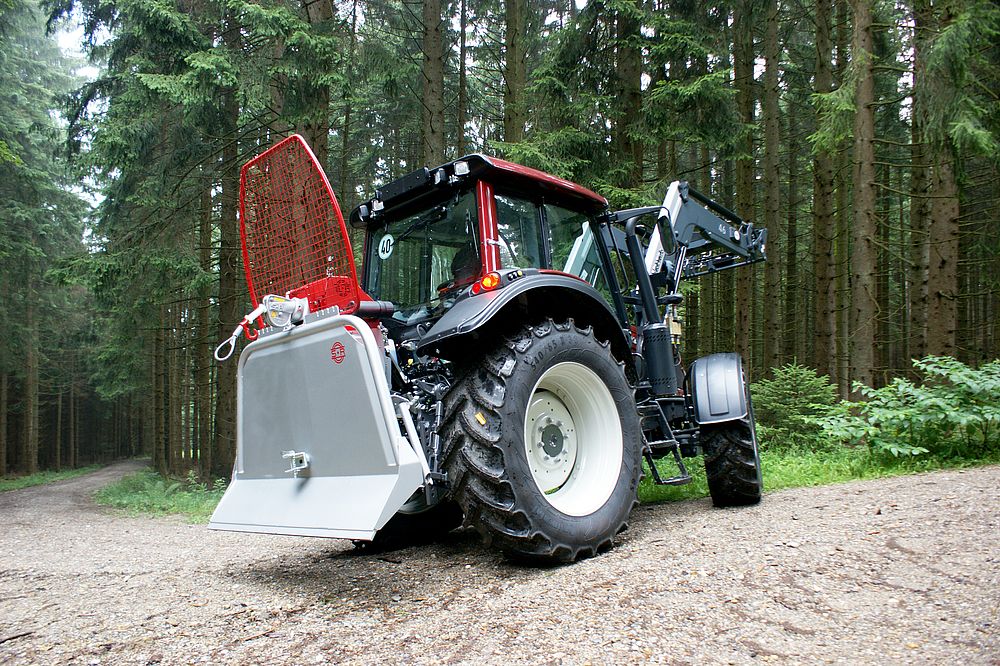

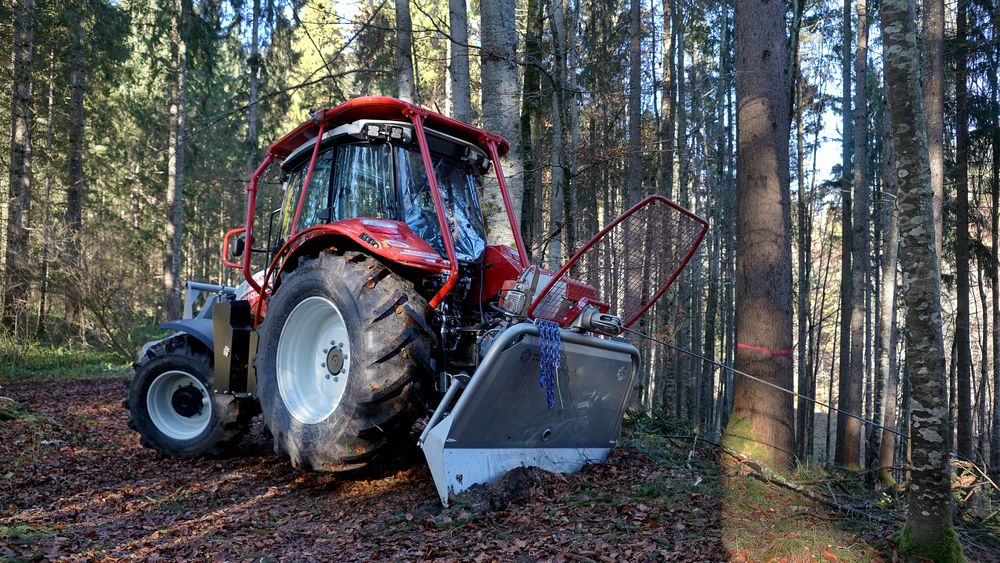

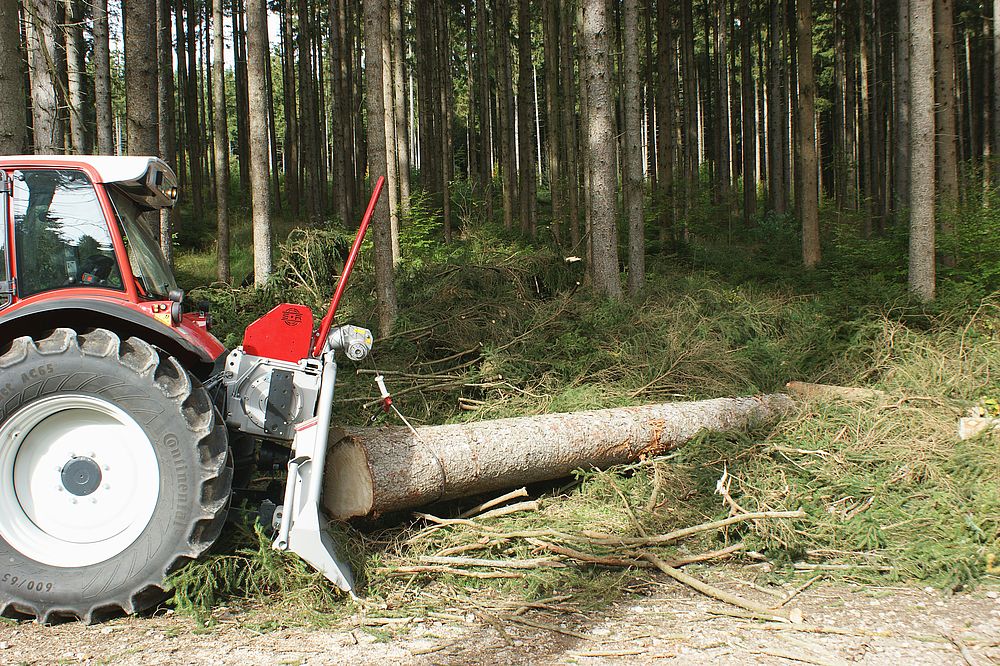

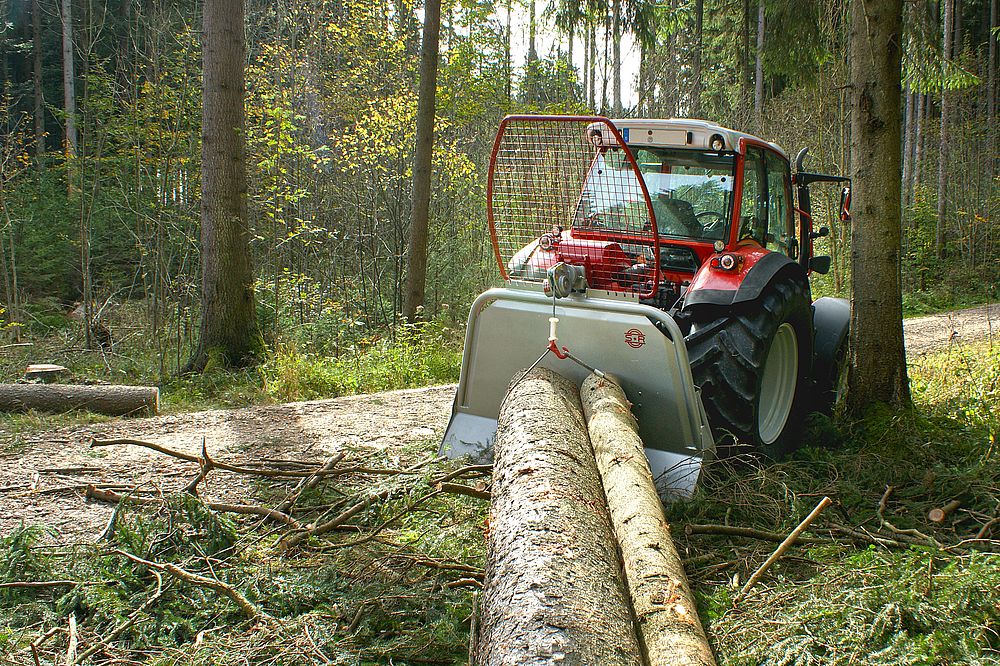

Navijáky S+R do 3. bodu

Navijáky do 3. bodu S+R nabízejí precizní ovládání díky lamelové spojce a brzdě z materiálu Sinter. Spojení dvou převodovek zajišťuje přesné navíjení a odvíjení lana. Kompaktní konstrukce optimalizuje těžiště, čímž zvyšuje stabilitu. Unikátní dvouokruhové řazení s reakční dobou 0,25 s umožňuje okamžitou odezvu a bezpečný provoz. Hydraulický válec s osmi válečky zajišťuje plynulý přechod mezi spojkou a brzdou, což umožňuje bezpečnou práci pod zatížením.

Najít nejbližšího prodejce Poptat produkt

Co stojí polovinu, má také jen poloviční hodnotu.

Naše navijáky do 3. bodu mají lamelovou spojku i brzdu zhotovenou ze speciálního materiálu Sinter. Díky tomu a díky preciznímu spojení dvou převodovek můžeme garantovat naprosto na centimetr přesné ovládání navíjení a odvíjení lana. Tato náročná konstrukce brzdy vydrží s jistotou i v případě nebezpečí. Kompaktní konstrukce umožňuje optimální posunutí těžiště navijáku hluboko do zádi traktoru. Tím je dosaženo vysoké integrity a stability zařízení.

Kromě toho nabízí S+R jako jediní na trhu náročné dvouokruhové řazení, kdy se jediným příkazem ovládá brzda i spojka a to při reakční době 0,25 s. Tento takzvaný mechanický přechod řadí tak precizně, že stroj vždy ihned reaguje, a to bez toho, aby zůstala brzda bez účinku – otevřená.

Zapojení je aktivováno válcem o velkém průměru, který je vybaven dalšími 8 přesnými hydraulickými válečky. Teprve když spojka dosáhne určitého tahu, otvírá se brzda. Díky tomu se nechají provádět práce „na háku pod zatížením“ bez problémů a bezpečně.

DW51 Alpin

Tažná síla:	51 kN (prázdný buben)
Tažná síla:	41 kN (plný buben)
Lano:	Ø 10 mm x 70 m - standardní výbava
Střední rychlost navíjení:	0,57 m/s při otáčkách 540 ot/min.
Max.doporuč. délka lana :	Ø 10 mm x 110 m
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	vícelamelová ze spékaného kovu Sinter
Šnek. převodovka v olejové lázni:	standardní výbava
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem.
Opěrný štít:	1500 mm
Ochranná mříž:	odpovídá normám
Dálkové ovládání:	elektrohydraulické pomocí rádia ELCA, vysílač s kolíbkovým vypínačem vč.plynulé regulace otáček motoru a nouzového volání - standardní výbava
Příslušenství:	2 schránky na nářadí, držák pro motorovou pilu, držák pro kanystr, TUTUM - bezpečnostní průchodka protažení lana
Závěs:	standardní výbava
Kloubová hřídel:	standardní výbava
Připojení:	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost (bez lana):	cca 470 kg

DW61 Alpin

Tažná síla:	61 kN (prázdný buben)
Tažná síla:	48 kN (plný buben)
Lano :	ø 11 mm x 70 m - standardní výbava
Střední rychlost navíjení:	0,57 m/s při otáčkách 540 ot./min.
Max.doporuč. délka lana:	Ø 11 mm x 100 m
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	vícelamelová ze spékaného kovu Sinter
Šneková převodovka v olejové lázni:	standardní výbava
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Opěrný štít:	1600 mm
Ochranná mříž:	odpovídá normám
Dálkové ovládání:	elektrohydraulické pomocí rádia ELCA, vysílač s kolíbkovým vypínačem vč.plynulé regulace otáček motoru a nouzového volání - standardní výbava
Příslušenství:	2 schránky na nářadí, držák pro motorovou pilu, držák pro kanystr, TUTUM - bezpečnostní průchodka protažení lana
Závěs:	standardní výbava
Kloubová hřídel:	standardní výbava
Připojení:	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost (bez lana):	cca 475 kg

DW61 XL Alpin

Tažná síla:	61 kN (prázdný buben)
Tažná síla:	54 kN (plný buben)
Lano:	Ø 11 mm x 70 m - standardní výbava
Střední rychlost navíjení:	0,57 m/s při otáčkách 540 ot./min.
Max.doporuč. délka lana:	Ø 11 mm x 150 m
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	vícelamelová ze spékaného kovu Sinter
Šnek. převodovka v olej.lázni:	standardní výbava
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem.
Opěrný štít:	1600 mm
Ochranná mříž:	odpovídá normám
Dálkové ovládání:	elektrohydraulické pomocí rádia ELCA, vysílač s kolíbkovým vypínačem vč.plynulé regulace otáček motoru a nouzového volání - standardní výbava
Rameno pro rovnoměrné urovnávání lana:	standardní výbava
Příslušenství:	2 schránky na nářadí, držák pro motorovou pilu, držák pro kanystr, TUTUM - bezpečnostní průchodka protažení lana
Závěs:	standardní výbava
Kloubová hřídel:	standardní výbava
Připojení:	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost (bez lana):	cca 485 kg

DW71 XL Alpin

Tažná síla:	71 kN (prázdný buben)
Tažná síla:	61 kN (plný buben)
Lano :	Ø 12 mm x 60 m - standardní výbava
Střední rychlost navíjení:	0,57 m/s při otáčkách 540 ot./min.
Max.doporuč. délka lana :	Ø 12 mm x 120 m
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	vícelamelová ze spékaného kovu Sinter
Šnek. převodovka v olej.lázni:	standardní výbava
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem.
Opěrný štít:	1900 mm
Ochranná mříž:	odpovídá normám
Dálkové ovládání:	elektrohydraulické pomocí rádia ELCA, vysílač s kolíbkovým vypínačem vč.plynulé regulace otáček motoru a nouzového volání - standardní výbava
Rameno pro rovnoměrné urovnávání lana:	standardní výbava
Příslušenství:	2 schránky na nářadí, držák pro motorovou pilu, držák pro kanystr
Závěs :	standardní výbava
Kloubová hřídel :	standardní výbava
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost (bez lana):	cca 545 kg

DW611

Tažná síla:	61 kN (prázdný buben)
Tažná síla:	44 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Lesnické lano ve standardu:	11 mm Ø x 70 m
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 510 Patrol T
Opěrný štít:	1600 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 540 kg

DW711

Tažná síla:	71 kN (prázdný buben)
Tažná síla:	51 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Lesnické lano ve standardu:	12 mm Ø x 70 m
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 510 Patrol T
Opěrný štít:	1900 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	1 kus (pogumovaný)
Rovnoměrné uložení lana:	standardní výbava
TWIN-odvíjení lana s vlastním hydraulickým okruhem:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 640 kg

DW861

Tažná síla:	86 kN (prázdný buben)
Tažná síla:	61 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Lesnické lano ve standardu:	13 mm Ø x 80 m
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 510 Patrol T
Opěrný štít:	1900 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	1 kus (pogumovaný)
Rovnoměrné uložení lana:	standardní výbava
TWIN-odvíjení lana s vlastním hydraulickým okruhem:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Vstupní převodovka ve středu v olejové lázni:	standardní výbava
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 740 kg

DW1011

Tažná síla:	105 kN (prázdný buben)
Tažná síla:	74 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 510 Patrol T
Opěrný štít:	2100 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	1 kus (pogumovaný)
Rovnoměrné uložení lana:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Vstupní převodovka ve středu v olejové lázni:	standardní výbava
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 790 kg

DW1211

Tažná síla:	121 kN (prázdný buben)
Tažná síla:	85 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 510 Patrol T
Opěrný štít:	2400 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	1 kus (pogumovaný)
Rovnoměrné uložení lana:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Vstupní převodovka ve středu v olejové lázni:	standardní výbava
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 840 kg

DW612

Tažná síla:	2 x 61 kN (prázdný buben)
Tažná síla:	2 x 44 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 511 Patrol D
Opěrný štít:	2100 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	2 kusy (pogumované)
Rovnoměrné uložení lana:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 1020 kg

DW712

Tažná síla:	2 x 71 kN (prázdný buben)
Tažná síla:	2 x 52 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Spojka:	vícelamelová ze spékaného kovu Sinter
Lesnické lano ve standardu:	2 x Ø 12 mm x 70 m
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 511 Patrol D
Opěrný štít:	2100 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	2 kusy (pogumované)
Rovnoměrné uložení lana:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 975 kg

DW862

Tažná síla:	2 x 86 kN (prázdný buben)
Tažná síla:	2 x 61 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 511 Patrol D
Opěrný štít:	2100 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	2 kusy (pogumované)
Rovnoměrné uložení lana:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 985 kg

DW1012

Tažná síla:	2 x 105 kN (prázdný buben)
Tažná síla:	2 x 74 kN (plný buben)
Střední rychlost navíjení:	0,6 m/s při otáčkách 540 ot./min.
Spojka:	vícelamelová ze spékaného kovu Sinter
Brzda:	organické brzdové destičky
Pohon:	přesná převodovka se šnekovým soukolím
Hydraulická soustava:	vlastní hydraulický okruh se zabudovaným pístovým čerpadlem
Ovládání:	HBC 511 Patrol D
Opěrný štít:	2400 mm
Ochranná mříž:	odpovídá normám
Kloubová hřídel:	standardní výbava
Přítlačný válec:	2 kusy (pogumované)
Rovnoměrné uložení lana:	standardní výbava
Závěs:	standardní výbava
Výkyvná kladka:	s kuličkovými ložisky, otočná 360°
Příslušenství:	schránka na nářadí, držák pro motorovou pilu a pro kanystr
Připojení :	3-bodový závěs
Kvalita:	vyrobeno podle směrnic CE
Hmotnost:	cca 1040 kg

Potřebujete poradit s výběrem techniky pro vaše účely?

Ing. Miloš Lesina

Produktový manažer – Lesní technika

+ 420 777 784 253

lesina@manatech.cz

Kde si můžete koupit naše produkty?

Kam dodáváme stroje?

MANATECH CZ s.r.o.

Jiřice 247
39601 Jiřice

+420 565 534 076

obchod@manatech.cz

${marker.image ? `

` : ``}

${marker.title} - ${marker.address}
${marker.dodavka}

Doručovací dny:
${marker.date ? marker.date.replace(/, /g, '
') : ''}
Doručovací hodina:
${marker.hoursFrom} - ${marker.hoursTo}

Máte zájem o naše produkty?

Osobně s vámi projdeme každý detail

Ing. Miloš Lesina

Produktový manažer – Lesní technika

+ 420 777 784 253

lesina@manatech.cz

Proč stroje od Manatechu?

Technika prémiové kvality

Zastupujeme pouze prémiové značky, za jejichž kvalitu se můžeme zaručit. Minimálními nároky na servis a výrazně delší životnost snadno vyváží vyšší pořizovací cenu.

NAŠE TECHNIKA VÁS NENECHÁ NA HOLIČKÁCH

S technikou od nás dodržíte všechny lhůty. Spolehlivé stroje vydrží náročný provoz v sezóně i delší nečinnost mimo ní.

ŠIROKÁ SÍŤ OBCHODNÍCH PARTNERŮ

Máme prodejní síť v Čechách, na Moravě i na Slovensku. Najděte vaši nejbližší pobočku v mapě prodejců.

SERVIS VČETNĚ NÁHRADNÍCH DÍLŮ

U nás máte jistotu kvalitního záručního i pozáručního servisu na všechny typy nabízených strojů. V případě potřeby zprostředkujeme rychlou dodávku náhradních dílů.

ZODPOVĚDNÝ A AKTIVNÍ PŘÍSTUP KE KAŽDÉ ZAKÁZCE

Nejsme jen obyčejní prodejci, strojům rozumíme a jsme vám k dispozici také odbornou radou.
